產品說明：真空泵汽水主要用在造紙工業、機械加工線切割、烘干烘焙。適用于現代輕工造紙行業紙機濕部(真空系統)中真空脫水之配套設備及其它相應場合。產品簡介：MGLS型氣液分離器我公司在吸附式汽水分離器分離器的基礎之上，另外消化吸收國外同類型的汽水分離器而...
邁特過濾設備攜手各行業打造滿足客戶需求產品的保障
真空泵汽水主要用在造紙工業、機械加工線切割、烘干烘焙。適用于現代輕工造紙行業紙機濕部(真空系統)中真空脫水之配套設備及其它相應場合。
產品簡介：
MGLS型氣液分離器我公司在吸附式汽水分離器分離器的基礎之上，另外消化吸收國外同類型的汽水分離器而改進的一種新型產品，主要用在造紙行業中真空脫水系統相配套。紙機在抄紙過程中，如從真空吸水箱、真空吸移輥、真空壓榨以及毛毯真空輥等濕部來的氣體、液體—般均用真空泵混合排出，但為了節省真空泵消耗于排水的動力、延長真空泵的使用壽命、減少環境污染等，選用該產品即可滿足水和氣分別排出的要求。
該產品一般與水環式真空泵或納式泵配套使用，為前置式分離裝置。從濕部等處來的氣、液經螺旋分離裝置將氣液分離，氣體由真空泵抽走，液體則由裝于分離器底端的FPB型濾液泵排走，經回收可循環利用。
該產品結構獨特，安裝、維修方便、運行可靠，是一種節能型、環保型產品。

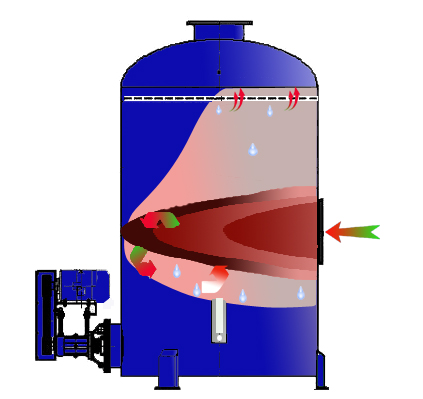

設備原理:
氣體從進口沿筒體的切線方向進入分離器內部，在氣流慣性力作用下，氣體沿筒體內壁旋轉而形成離心力，我們在該部位設置有流向約束板，使氣流形成的離心
沿筒體向下運動，流體夾帶的水滴在離心力和重力的作用，匯集在筒體內壁并沿內部流入底部儲水箱內，聚集水后被濾液泵排走。氣體在旋流向下運動后，在真空泵負壓吸力的作用下仍會上升到筒體上端出口，氣體上升的過程中氣流速度降低，水汽逐漸聚集重新形成水滴回落到集水池中。上端出口位置可以設備絲網捕沫器，再次攔截和聚集水滴。
產品特點：
1、本產品介質通過性強、阻力小、除水效果良好。
2、除水效率高，氣體速度降到5.2m/s以下時，可除去99%以上的液態水。
3、安裝方便，管道法蘭式連接
4、免維護、可靠性好，壽命長，可使用20年。
5、按常壓容器標準制造，安全可靠。
6、FPB型濾液泵過流部件材料：葉輪為鑄鋼或ZGlCrl8Ni9Ti；側板、泵體等為HT200或ZGlCrl8Ni9Ti，選型時由用戶自定。
7、MLS型氣液分離器筒體材料為SS304或碳鋼選用時由用戶自定；
8、使用溫度：≤80℃。（高溫情況下，需特殊要求）

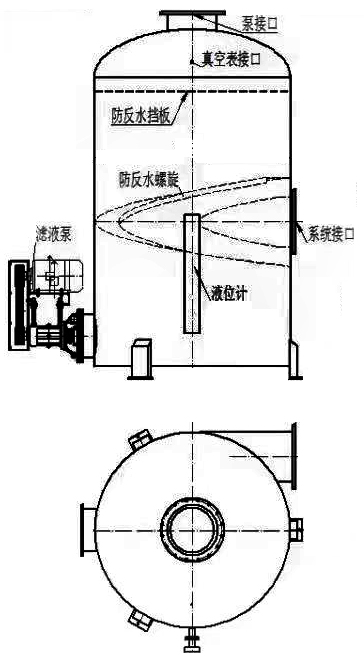

設備簡圖：
選型參數：
氣液分離器型號 | H(mm) | D（mm） | 進口 | 出口 | 配套濾液泵型號 |
MGLS400 | 1200 | 400 | 150 | 150 | 28FPB-00 |
MGLS500 | 1500 | 500 | 200 | 200 | 28FPB-00 |
MGLS600 | 1700 | 600 | 250 | 250 | 28FPB-00 |
MGLS700 | 1945 | 700 | 300 | 250 | 32FPB-00 |
MGLS800 | 2120 | 800 | 300 | 300 | 32FPB-00 |
MGLS900 | 2285 | 900 | 350 | 300 | 32FPB-00 |
MGLS1000 | 2450 | 1000 | 400 | 350 | 40FPB-00 |
MGLS1100 | 2580 | 1100 | 400 | 400 | 40FPB-00 |
MGLS1200 | 2705 | 1200 | 450 | 400 | 50FPB-00 |
MGLS1300 | 2805 | 1300 | 500 | 450 | 50FPB-00 |
65FPB-00 | |||||
MGLS1400 | 3005 | 1400 | 500 | 500 | 65FPB-00 |
80FPB-00 | |||||
MGLS1500 | 3087 | 1500 | 600 | 500 | 80FPB-00 |
100FPB-00 |
濾液泵性能參數
泵型號 | 工作揚程（H）下的流量L/min | 轉速（r/min） | 電機型號及功率 | L (mm) | 備注
| |
H=15m | H=20m | |||||
FPB40-25 | 150 | 55 | 1750 | Y90S-4-1.5Kw | 588 | |
FPB80-32 | 570 | 230 | 1750 | Y100L-4-3Kw | 591 | |
FPB100-40 | 750 | 420 | 1750 | Y112M-4-4Kw | 591 | |
FPB125-50 | 830 | 560 | 1750 | Y132S-4-5.5Kw | 604 | |
FPB125-65 | 1000 | 800 | 1950 | Y132S-4-7.5Kw | 604 | |
FPB150-80 | 2000 | 1500 | 1750 | Y160M-4-11Kw | 733 | |
FPB200-100 | 2600 | 2200 | 1750 | Y160M-4-11Kw | 733 | |
選型注意事項：
您在選擇真空泵汽水分離器過濾器的時候，請考慮以下幾個參數
1、考慮處理流量，選擇合適的口徑。
2、考慮含水量，選擇適合的濾液泵。
應用實例：
造紙行業：
真空吸水箱管道系統中，真空泵管道脫水。
水循環真空泵：
如機械加工行業中，大量冷卻液形成的水汽通過水循環真空泵排出，利用汽水分離器將冷卻液和氣體分離。

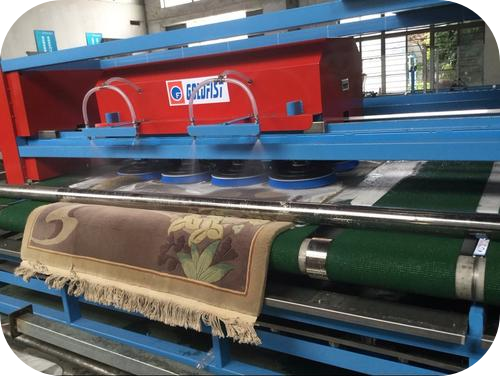

毛毯制造業：
生產制造毛毯過程中產生大量水汽，通過風機或真空泵將水吸出，利用汽水分離器將水和氣分離。

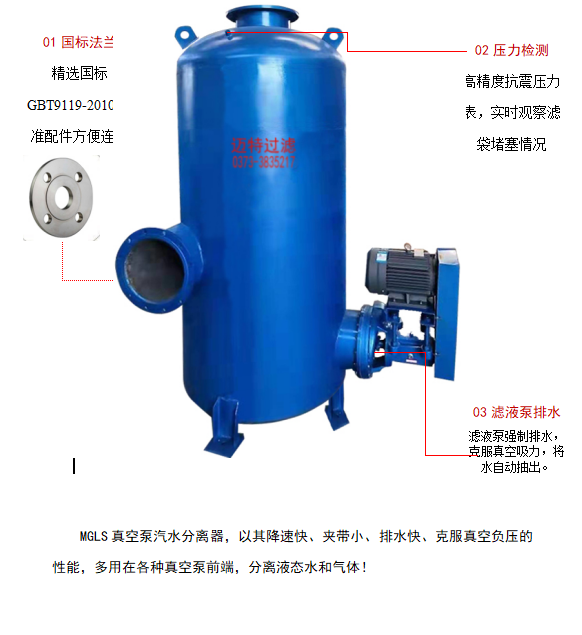

細節展示：
MGLS真空泵汽水分離器，以其降速快、夾帶小、排水快、克服真空負壓的性能，多用在各種真空泵前端，分離液態水和氣體！
邁特過濾設備攜手各行業打造滿足客戶需求產品的保障
| 設備原理：: | 旋風吸附 | 設備型號：: | MGLS- |
| 設計壓力：: | 常壓 | 額定流量：: | 0~500m3/min |
| 設備材質：: | Q235 / 304 | 適用溫度：: | ＜80℃ |
| 適用范圍：: | 真空泵前置除水、水循環真空泵、造紙工業、毛毯加工 |
