汽水分離器的工作原理：

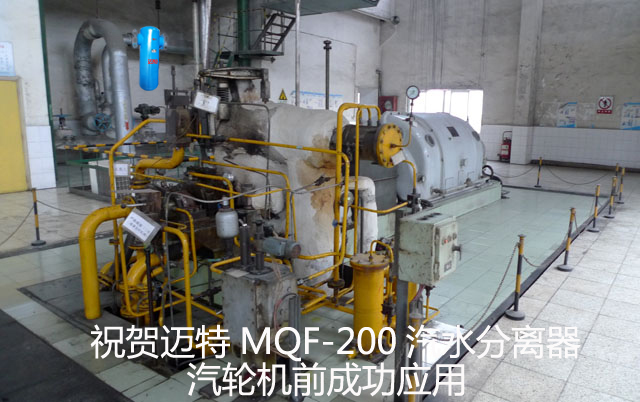

MQF-200汽水分離器結合擋板式、離心式、旋流式、重力式、折流式、填充式汽水分離器升級。MQF汽水分離器是采用高溫納米過濾濾清更加高效過濾去除蒸汽和壓縮空氣系統中夾帶的液滴場合，大量含水的蒸汽、壓縮空氣進入分離器并在其中以中立旋流離心向下傾斜變向運動。

由于氣體和液體的密度是不一樣的，如果兩者需要一起通過濾清的話，通常來說，液體就會被過濾到濾清上，而氣體就能通過。而且因?yàn)橹辛?，氣體依舊會朝著原先的方向移動。而留在濾清上的液體就會分流至分離器的底部位置凝聚排出，從而提高氣體質量達到飽和氣體效果高達99.9%。

蒸汽由進氣管進入旋流筒時，氣流將由直線運動變?yōu)閳A周運動，旋轉氣流的絕大部分沿筒壁自圓筒體呈螺旋形向下，朝錐體流動，此為外旋流。蒸汽在旋轉的過程中產生離心力，將密度較大的液滴甩向筒壁，液滴一旦與筒壁接觸，便失去慣性力而靠入口速度的動量和向下的重力沿壁面下落，進入底流口。

旋轉下降的外旋氣流在到達錐體時，因圓錐形的收縮結構而向旋流筒中心靠攏。根據“旋轉距”不變?cè)?，其切向速度不斷提高。?dāng)氣流到達錐體下端某一位置時，即以同樣的旋轉方向從旋流筒中部由下反轉向上，繼續做螺旋形運動，形成內旋氣流。干度較高的蒸汽就由溢流口排出旋流筒。

汽水分離器的作用：

汽水分離器是用來分離蒸汽中所夾帶的水分，提高進入汽輪機的蒸汽品質，保證進入汽輪機的工作蒸汽里不夾帶水。如果蒸汽在進入汽輪機時帶水，就會打壞汽輪機的噴嘴和葉片，造成汽輪機損壞及事故。因此在汽輪機的主蒸汽管道上，主汽門前必須設置汽水分離器。
